方案概述
隨著石化、煤炭，鋼鐵，冶金等工業企業的不斷擴大，現在越來越多的企業具有自己獨立的變電站。隨著變電站等級的提高，必須配置運行可靠、功能完備的自動化系統作為主要的監控手段。變電站實現自動化，能夠使變電站的安全穩定運行水平提高，綜合造價降低、人員減少，具有明顯的經濟效益和設備效益。
工業企業變電站綜合自動化監控系統是南京能迪電氣技術有限公司為適應工業自動化系統變電站自動化的需求，在總結多年從事變電站自動化系統開發、研究經驗的基礎上，基于變電站自動化整體解決方案，運用新一代計算機技術、網絡通信技術、最新國際標準，而推出的新一代集保護、測控、遠動功能于一體的新型變電站自動化系統。
應用場合
工業、廠礦、石化、冶金企業等行業
220kV及以下各種電壓等級工業企業常規變電站
220kV及以下各種電壓等級工業企業智能變電站
220kV及以下各種電壓等級工業企業配電室等
基本配置
工業企業變電站綜合自動化解決方案組成如下：
| 系統結構 | 組成產品 | 應用概述 |
| 站控層 | DARI3000電力綜合自動化監控系統 | 全面支持IEC 60870-5-103、IEC 61850等國際標準，滿足35kV～220kV各種電壓等級的常規變電站綜合自動化需求 |
| DARI3001遠動通信裝置 | 全面支持變電站對下IEC 61850服務，變電站對調度端IEC101、104等 | |
| DARI3051對時通訊裝置 | 全面支持變電站內SNTP、PPS、PPM等對時服務 | |
| 通信層 | DARI3002規約轉換裝置 | 全面支持變電站對下IEC 103、CDT、MODBUS等服務，對上支持IEC 61850服務等，適用于各類智能設備通訊，完成信號采集 |
| DARI302*工業以太網交換機 | 全面支持IEC 61850服務 | |
| 間隔層 | DARI3200系列保護測控裝置 | 變電站內110kV電壓等級保護裝置 |
| DARI3200系列測控裝置 | 變電站內110kV電壓等級測控裝置 | |
| DARI3200系列保護及自動化裝置 | 變電站內線路、變壓器、電壓互感器等信息的采集，全面支持IEC 61850服務 |
系統特點
工業企業變電站綜合自動化監控系統全面支持IEC 60870-5-103、IEC 61850等國際標準，能夠滿足35kV～220kV各種電壓等級的地鐵、輕軌、電氣化鐵路的電力監控；礦山、石化、冶金等其他工業自動化領域的對后臺監控系統的需求。
作為廠站自動化的重要組成部分，DARI3000廠站綜合自動化監控系統充當了就地監控和信息管理的重要角色，減輕了運行維護人員的工作強度，為提高廠站運行的穩定性和可靠性提供了強有力的技術平臺和支撐。

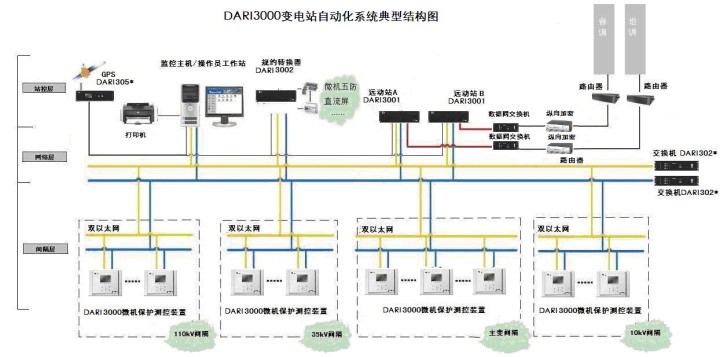

系統方案
本方案全面支持IEC 61850標準，支持對站內設備的運行狀態進行在線實時分析、自動報告變電站設備異常并提出故障處理指導意見。
DARI3000廠站綜合自動化監控系統充當了就地監控和信息管理的重要角色，減輕了運行維護人員的工作強度，為提高廠站運行的穩定性和可靠性提供了強有力的技術平臺和支撐。
