光伏電站自動電壓自動控制系統（AVC）
系統概述：
光伏電站自動電壓自動控制系統（ DARI-3000PB/AVC ）是公司開發的一款對光伏電站電壓\無功功率自動控制的系統，系統接收調度主站定期下發的調節目標（電壓或無功）或當地預定的調節目標計算光伏電站無功功率出力需求，通過選擇控制設備并進行無功功率出力分配，并將最終控制指令自動下達給被控制設備，最終實現光伏電站無功功率控制，實現無功功率、并網點電壓的監測和控制，跟蹤調度中心下發的電壓或無功調節目標值，達到光伏電站并網技術要求。
主要功能：
■能夠自動接收調度主站系統下發的調度計劃曲線，根據計算的可調裕度，優化分配逆變器組和SGV/SVC的無功功率，使整個電場的無功輸出或并網點電壓跟蹤調度的計劃曲線。
■具備人工設定、調度控制、預定曲線等不同的運行模式、具備切換功能。正常情況下采用調度控制模式，異常時可按照預先形成的預定曲線進行控制；
■向調度實時上傳當前AVC系統投入狀態、增力閉鎖、減力閉鎖狀態、運行模式、電場生產數據等信息；
■精確獲取調節裕度、控制策略算法合理、保障逆變器組少調、微調。
■為了保證在事故情況下電場具備快速調節能力，對電場動態無功補償裝置預留一定的調節容量，即電場額定運行時功率因數0.97（超前）～0.97（滯后）所確定的無功功率容量范圍。電場的無功電壓控制考慮了電場動態無功補償裝置與其他無功源的協調置換。
■能夠對電場無功調節變化率進行限制，具備逆變器組、無功補償裝置調節上限、調節下限、調節速率、調節時間間隔等約束條件限制、具備主變壓器分接頭單次調節檔位數、調節范圍及調節時間間隔約束限制。
主要特點：
■控制思想：視逆變器組、SVG/SVC等無功源為整體，實時計算無功損耗、變化率等安全約束，充分利用各無功源的響應時間差異，快速跟蹤調度控制目標
■控制方式：遠方控制和就地控制，每種控制方式下均支持無功/電壓目標指令和無功/電壓計劃曲線功能
■控制策略：提供多種無功源協調方式，用戶可根據定值配置選擇運行方式，無功源協調方式包括：逆變器自給模式、SVG/SVC單獨控制模式、SVG/SVC優先控制模式(無功置換)、逆變器優先控制模式
■系統運行約束條件管理，根據系統運行場站的設備參數和性能要求、相關系統和設備運行信息以及系統自身運行狀態，在滿足安全運行約束條件要求下生成相關約束條件

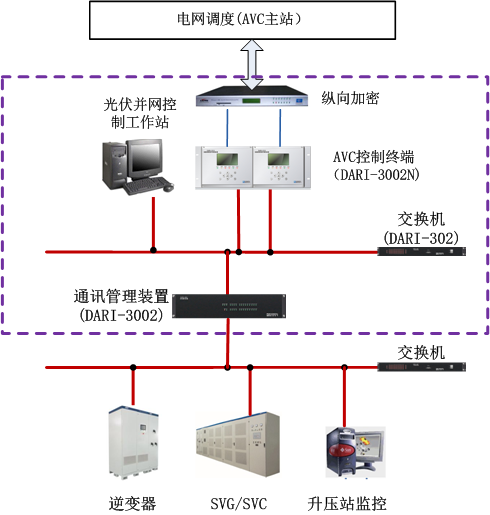

結構圖：
